| 品牌：EVCO | 扫描光源：1 | 扫描方式：2 |
| 光学分辨率：1000 | 扫描速度：100 | 扫描幅面：21 |
| 色彩转换：212 | 扫描仪类型：12 | 介质类型：2 |
| 接口：485 | 尺寸：32 | 电源：24 |
| 型号：EVIF20TSXS | 净重：0.1 | 主要销售地区：中国 |
| 主要下游平台：制冷 |

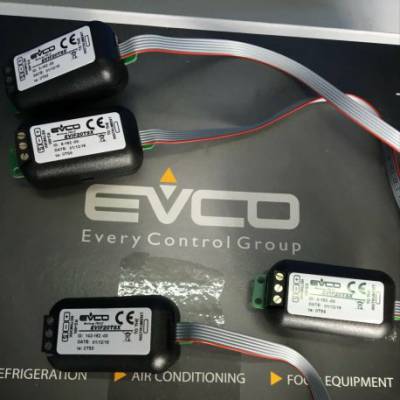

***原装EVCO 数据采集器EVIF20TSXS EVIF20TSX
因市场竞争激烈，意大利EVCO美控集团为了不在产品竞争中淘汰，温控器业务在原来的FK系列基础上再次研发改进，推出***美控工业用多功能仪表控制系列EVK。相对于原有的FK系列，新的EVK在参数，网络连接，使用，显示等等技术参数上都有很大改进。不过安装尺寸没有变化，这是为了考虑到很多老客户在使用***EVK系列产品的方便。美控，始终***自控时代科技步伐，为现代科技生活提供***方便，***实用，***经济的现代产品方案。
触控数据记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了******的应用。本产品吸纳了各种国内外数据记录仪的优点，应用***新的显示技术、微电子技术、数据存储和通讯技术，是一款功能***、操作方便、***可靠、高***的产品。
本产品在配置彩色液晶触摸屏显示。可以接收多种类型的电流、电压和电阻信号，实现温度、湿度、压力、液位、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。
本产品主要由触控液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、数据采集板、信号输出板、大容量FLASH等构成：
4 可配备不同类型的智能数据采集控制板，根据应用要求选择。
4 内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为70M或更多至2G字节，8通道时若10秒记录一次可记录720小时 ，***快1秒记录一次所有通道的数据。
4 数字显示界面、棒图显示画面、实时（历史）曲线画面、报警数据页面。
4 历史曲线读数光标功能。
4 测量、显示基本误差：±0.2% F·S
4 可参数设置多点报警功能。
二、 功能特点
本产品显示信息量大、界面友好、操作简单，下面是主要功能特点：
4 不需要笔和纸记录，日常维护工作量非常小，运行费用低；
4 采用高亮度触控彩色TFT液晶屏，CCFL背光、画面清晰；
4 采用ARM微处理器，可同时实现多路（仪器主机内部支持64路以及更多路）信号采集、记录、显示和报警；
4 采用70MB 大容量的FLASH 闪存芯片存贮历史数据，掉电***丢失数据；
4 全隔离***输入，可同时输入多种信号，无需更换模块，直接在仪器上设置即可；
4 显示工程量数据的数值范围更宽可显示6位数值：-999，99~1999.99；
4 可以进行参数设置、显示工程位号，工程单位，有流量累积等功能；
4 具有红色报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；8路继电器报警输出（订制产品）；
4 显示精度高，基本误差为±0.2% F·S；
4 内置GB2312汉字库，使用全拼输入法输入；
4 支持外接微型打印、内置打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求（订制产品）；
4 配备标准USB2.0接口。可使用鼠标键盘方便操作，输出历史数据转存快捷方便，
4 标准串行通讯接口，带光偶隔离的RS485和 RS232C以及以太网（10.1寸大屏幕型）；
4 支持标准ModBus RTU 通讯协议（选配功能），除支持本公司数据管理软件外，还支持其它组态软件；
4 采用国际***开关电源，能在交流电源AC 85V~265V宽电压范围内正常工作；
4 提供变送器DC 24V隔离配电；
4 通过EMCII***，***仪表在恶劣的环境中正常工作。
三、 技术指标
3.1.显示
10.1寸彩色TFT触摸LCD或7寸彩色TFT触摸 LCD
数显画面、棒图画面、实时（历史）曲线画面、报警显示画面共四个基本画面。(8通道含有综合界面)
基本误差小于±0.2%F·S，数字显***围-999.99~1999.99
测量分辨力：1/120000，24位AD转换器
实时曲线记录间隔1秒~9999秒，对应整屏曲线时间30秒~300分
历史曲线查看间隔从1秒到9999秒连续可设
3.2输入信号
输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键或触屏输入选择。隔离***输入，无需跳线器。
直流电流：（4~20）mA，（0~10）mA，（0~20）mA;
直流电压：（0~5）V ,（0~10）V,(-20~+20)mV ;
热电阻：Pt100，Cu50,Pt1000;
热电偶：K，S，R，B，N，E，J，T，WRE3/25，WRE5/26 ;
其它输入信号或分度号需在订货时注明。
3.3报警输出
继电器输出：触点容量AC 220V，3A，阻性负载；
16点可参数设置输出，可按通道的各报警点值设定。
3.4外供电源
DC 24V电源：用于给变送器供电，负载能力≤200mA 。
3.5通讯打印接口（选配功能）
光电隔离
标配RS232、RS485通讯；以太网通讯标准需在订货时注明。
通讯速率9600，19200，57600，115200通过设定选择。
配套测试软件，提供参数设置软件和应用软件技术支持。
可选Modbus RTU通讯协议与上位机通讯。
3.6电源条件
AC 220V供电的仪表：AC 85~265V，功耗小于20VA；
DC 24V供电的仪表：24V±10%，功耗小于20VA。
注：实际功耗与仪表总通道数有关
3.7环境及其他
工作温度范围：-10℃~50℃
储藏温度范围：-20℃~70℃
工作湿度范围:低于85%R.H，无结露
仪表的重量（64通道）：约3.8Kg
3.8记录时间
记录时间的长短与FLASH 存储器可用容量(可用容量=总容量-已用容量(内部程序一般为10M))、记录间隔和输入点数有关，为方便用户日后进行通道扩展，所以将记录通道点数统一设定为64通道，计算公式如下：
